PRUEBA DE UNIFORMIDAD INTRINSECA
El propósito de la prueba es verificar la respuesta intrínseca de una
cámara de centelleo, en toda la extensión de su campo de visión, a un flujo
espacialmente uniforme de radiaciones gama incidentes. Para lo que necesitamos:
·
Una
fuente puntual con 99mTc con una actividad de concentracion de 40mCi/ml.
·
Un
montaje para la fuente radiactiva puntiforme
·
Jeringa
de tuberculina
·
Bloque
de metal.
·
Cañón
de calibración para sostener la fuente.

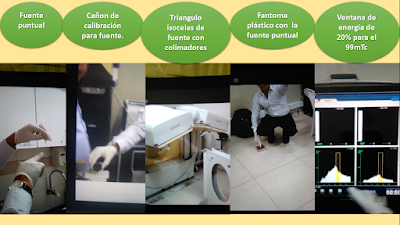

Procedimiento
·
Retiramos
el colimador.
·
Alineamos
los detectores y el cañon de calibración.Estos tienen que formar un triangulo isósceles con la fuente
puntual, la fuente puntual.
·
Colocar
la fuente radiactiva en su montaje.
·
Para
la adquisicon se utiliza matriz de 512 x 512. Se trabajo con 18 000 Kcuentas. Y
el nivel de saturación fue de 32.767
·
Utilizar
una ventana de energia 20% sobre el fotopico parael tc99m.
·
Se
evalúan dos parámetros, la uniformidad integral y la diferencial. La
uniformidad integral evalúa variaciones globales en la imagen adquirida y se
expresa como un porcentaje, utilizando la siguiente ecuación:
UI = 100 [(Max - Min) / (Max +
Min)]
donde cuentas máximas es Max y mínimas es Min en los píxeles incluidos dentro del CDVU.
Por otro lado la uniformidad
diferencial también se expresa como un porcentaje, utilizando la siguiente
ecuación :
UD = 100 [(Alto - Bajo) / (Alto + Bajo)]
donde Alto y Bajo, son las cuentas en los píxeles que ofrecen el valor
más alto o más bajo de la diferencia máxima de conteo.
·
Retirar
la fuente radiactiva y el bloque de plomo.
·
Colocar
el colimador en la cabeza detectora.
Durante
las pruebas para la aceptación del instrumento, las imágenes resultantes deben
compararse con las logradas en la fabrica o por el representante del fabricante
durante la instalación de la cámara de centelleo. Durante las verificaciones
rutinarias, las imágenes logradas deben compararse con las de referencia.
Tolerancia:
Menor igual a 5,5% del campo útil de visión , menor igual
al 2% de variación respecto a los resultados del dia anterior.
PRUEBA DE UNIFORMIDAD EXTRINSECA: CENTRO DE ROTACION
Para esta prueba necesitamos:
·
Una
fuente radiactiva puntiforme pequeña de 99mTc concentración minima de 50mCi/ml.
·
Fantoma
·
tridente
para sostener la fuente.
·
Jeringa
de tuberculina
·
Cinta
·
Marcador
Procedimiento
1. Colocar los colimadores de baja energía y
alta resolucion
2. Preparar la fuente puntual con 1mCi.
3. Suspender la fuente puntiforme en el
aire a una distancia no mayor de 2 cm del eje de rotación y no mayor de 2 cm
del centro del campo de visión para esto utilizaremos el tridente con la cinta para sujetar.
4. Realizar una adquisición tomográfica
normal utilizando el tamaño de matriz digital mas pequeño posible, colectando
alrededor de 10K cuentas en cada posición angular. Para esta prueba es adecuado
realizar una adquisición con 32 ángulos sobre 360.
5. Repetir los 2 ultimos pasos con la
fuente a aproximadamente de 10 cm del centro de rotación.
6. Repetir los pasos colocando la fuente
puntiforme a lo largo del eje de rotación, pero lo más lejos posible del corte
central, por ejemplo a 5 cm del borde del campo de visión en la dirección Y
positiva.
7. Realizar los pasos 1-6 para la rotación
en sentido opuesto (si el sistema puede adquirir datos en el sentido de las
manecillas del reloj y en el sentido inverso).
8. Análisis de los datos.
Límites de aceptación
El valor promedio del corrimiento del
centro de rotación debe ser menor a 2 mm, o de lo contrario debe ser corregido.
Los corrimientos del centro de rotación calculados en el centro y en los bordes
del campo de visión no deben diferir en más de 2mm uno de otro. Para sistemas
de cabezal múltiple, la posición del eje Y=0, al igual que la ganancia en Y,
debe ser igual para cada cabezal.
